ZP-127Z礦用自動噴霧降塵裝置主控箱（以下簡稱主控箱）采用微電腦單片機智能控制電路，程序化自動控制，顯示窗為液晶屏幕，對裝置系統工作狀態進行在線顯示，實現人機界面交互；根據產生粉塵的工作地點和作業環境不同，配置煙霧、溫度、熱釋電、觸控、光控、聲控、壓力、開停、粉塵濃度等多種傳感器。該裝置適應面廣，智能化、易操作，并采用高壓電動球閥，適應的供水壓力范圍廣、不受泥沙和污水影響、供水通徑大、工作過程中通電時間短、工作穩定可靠，使裝置能夠長期工作而無故障。

裝置的執行標準為：GB 3836-2010《爆炸性氣體環境用電氣設備》、Q/HK001-2021《礦用自動噴霧降塵裝置》。

二、ZP127礦用自動噴霧降塵裝置（支架煙溫控防滅火報警裝置）組成

裝置主要由主控箱1臺、電動球閥1臺，煙霧傳感器1臺、溫度傳感器1臺、聲光報警器1臺、遙控器1只、水幕（帶過濾器）2套組成。

三、型號命名

1、礦用自動噴霧降塵裝置

ZP127

電源電壓，127V

裝置類產品

四、主要技術參數

1、主控箱電源額定電壓：127VAC；

2、主控箱電源電壓變化范圍:標稱值的80%-120%；

3、主控箱本安輸出電壓：12VDC；

4、主控箱本安大輸出電流：0.65A；

5、電動球閥動作額定電壓：12VDC；

6、電動球閥水壓適用范圍：0.2MPa～7.0 Mpa；

7、傳感器工作額定電壓：12VDC；

8、傳感器輸出信號：3V/DC≤高電平≤12VDC；0V/DC≤低電平≤1VDC；

9、裝置主控箱信號輸入：高電平≥6.0V,低電平≤0.5V；

10、動作控制時間：5s～1200s可調，誤差±2s；

11、開啟噴霧的超溫超煙值：可以任意設定(利用電路中的電位器)調整；

12、報警方式：警示語音和紅色燈光閃爍報警；

13、電動球閥適用水壓：0.2～7.0Mpa；

14、保護方式：雙重過壓、過流保護；

15、工作方式：連續。

五、適用環境

裝置在下列環境可以正常工作：

1. 環境溫度：0℃～+40℃；

2. 相對濕度：≤95%（+25℃）；

3. 大氣壓： 80KPa ～ 106KPa；

4. 含有瓦斯和煤塵爆炸危險的煤礦井下；

5. 無破壞金屬和絕緣材料的腐蝕性氣體的場所；

6. 無劇烈振動、沖擊的場所，但能承受峰值加速度為500m/s2的振動。

六、安全使用須知

1、安裝使用本產品，請首先閱讀使用說明書。

2、嚴禁該產品在井下帶電開蓋！

3、嚴禁與其他未經防爆聯檢的設備連接！

4、維修時不得改變本安電路和與本安電路有關的元、器件的電氣參數、規格和型號！

5、通電使用前，請檢查電源電壓與產品工作電壓是否相符。

6、安裝本機應注意裝置的電源進線、電動球閥、各傳感器的進出線以及接線方法是否正確，并應注意工作模式與延時時間是否與所選配的傳感器配合適當、是否與工作條件和作業環境所要求的一致。

7、安裝維修時應注意防止失爆（注意不要損傷主機的隔爆面、蓋板要緊固、不得丟失引入裝置中的密封圈，注意按照防爆要求擰緊接線螺母）！

七、裝置主控制系統簡介

1. 主控箱面板顯示功能

主控箱上蓋安裝有液晶顯示屏，就目前的工作模式、傳感器和電動球閥的工作狀態能直觀的在液晶顯示屏上顯示。通過觀察液晶屏所顯示的內容，能及時了解裝置的工作狀態及配接設備的工作狀態。

2.本安電源過電流、過電壓雙重保護功能。

八、控制主板接線圖（見圖1）

圖1 主控箱主板接線圖

接線方法：溫度傳感器工作電源的正負極分別接主控板的+12V、GND、輸出 K+信號線接主板的 K3，煙霧傳感器工作電源的正負極分別接主控板的+12V、GND、輸出 K+信號線接主板的 K4，電動球閥工作電源接主控板的+15 V 和 GND，信號控制接 QF1， 127V 電源與主控箱 127V 輸入端可靠連接,注意主控箱的內外殼體必須良好接地。聲光報警器的正負極分別接到主板+12V、GND上、輸入線分別接到主板COM、和NO上。聲光報警器需要4*1電纜，其它設備需要3*1.5電纜連接。

九、ZP127礦用自動噴霧降塵裝置（支架煙溫控防滅火報警裝置）介紹

實現功能：功能一、可設定在某工作日或某天內或某幾天內、某個時段或多個時段(每天可不多于 20 個時間段)的噴霧(灑水)；功能二、在設定的時間段外，煙霧溫度兩種傳感器探測到超煙、超溫信號時噴霧(灑水)。

主要用于井下綜采液壓支架防火、滅火；防易燃易爆氣體燃燒引發事故。主要設備：主控箱1臺、煙霧傳感器1臺、溫度傳感器1臺、遙控器1只、電動球閥1臺、聲光報警器1臺、水幕2套。

工作原理：在設定的時間段內自動噴霧灑水（可以任意設定某工作日或某天內或某幾天內、某個時段或多個時段(每天可不多于 20 個時間段)的噴霧(灑水)，設置方法見后面的《附錄一：微電腦時控的設置方法》；利用煙霧、溫度傳感器監控環境及隱患區域中的火情及環境溫度，當有煙霧發生或環境溫度超溫，有發火跡象時，裝置自動開啟水幕進行滅火，并有聲光警示，直到火情解除便自動關閉水幕。當溫度傳感器、煙霧傳感器有任一臺動作或同時動作時，主控箱立即控制球閥開啟噴霧降溫防滅火。傳感器的靈敏度可利用電路中的電位器調整。

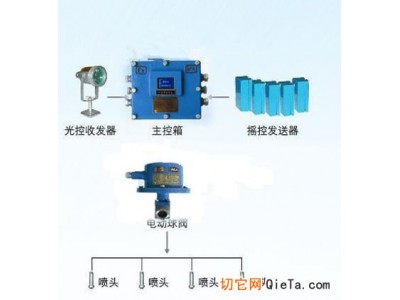

裝置安裝示意圖：

十、安裝與使用

裝置的安裝和使用比較簡單、方便。用戶只要根據現場供水干管、供電系統實際情況安裝主控箱、電動球閥、傳感器、水幕等即可。主控箱和電動球閥、傳感器之間的電源，必須嚴格按照接線圖進行連接，并仔細檢查無誤后送電，該裝置系統就能正常工作。注意主控箱內、外必須接地！

十一、保養與維護注意事項

1、各種傳感器應定期進行擦拭清理，特別是將熱釋光控傳感器、光控傳感器等傳感器的透鏡表面的煤塵擦洗干凈，以保證探測距離。

2、產品在使用過程中，應定期檢查裝置工作是否正常；應定期清洗水質過濾器和噴頭，應定期擦拭顯示屏觀察窗。

3、本系列裝置使用與維護均有不同的要求，為了保證設備長期可靠的運行，應指定專職技術人員和電氣安裝工人負責它的技術工作，嚴禁其它人員安裝或打開機殼。

十二、主要配件選配須知

電源保險管、電源變壓器及兩只限流電阻是主控制器的關鍵性部件，在選配部件時必須嚴格按照原型號規格、原生產廠家選配，建議直接到我廠配備。

十三、常見故障分析及故障排除

十四、訂貨須知

訂貨時請注明電源電壓、防塵種類、使用地點及有關技術要求。

十五、開箱及檢查

產品開箱檢查應根據裝箱單仔細核對箱內物品的名稱、型號規格及數量，如有疑問，請與我公司售后服務部門聯系。

十六、運輸與貯存

包裝好的產品適于公路、鐵路、水路、航空運輸。運輸中要求防雨、防碰撞、防摔砸。產品應存放在通風良好和不含對產品有害氣體的庫房?jī)?nèi)。

附錄一微電腦時控的設置方法

本裝置上電之后，由于出廠設置的原因，進入某一個工作模式的工作狀態頁面，可能不是自己想要的工作的模式。根據當前環境需要，這時對工作模式，延時時間，傳感器高低電平觸發等參數需要重新設置，具體設置方法如下所述：

1、傳感器高低電平觸發方式設定：按“”鍵進入菜單頁面1，如圖所示:

K1、K2、K3、K4分別為四個傳感器信號的輸入端，按遙控面板上的數字鍵“1”，對K1進行設置，如圖所示，“高電平”出現返白顯示。這時按“”鍵或者“”

鍵選擇“高電平”或者“低電平”，然后按“”鍵保存設置，對K1設置完畢。同樣的操作方法對K2、K3、K4進行設置。唯一不同的是K2、K3、K4分別對應的數字鍵為“2”，“3”，“4”。

2、工作模式：上述方式設定完之后，然后按“”鍵或者“”鍵進入菜單頁面2，如圖所示:

這時按下遙控面板上的數字鍵“5”，進入工作模式選擇頁面，這時工作模式呈返白顯示，然后通過按“”鍵或者“”鍵選擇“定時大巷噴霧模式”，如圖所示:

然后按“”鍵保存數據，系統自動切換到工作狀態頁面，如圖所示:

輸入狀態顯示K3、K4兩個傳感器的輸入狀態，當某個傳感器有信號感應時，這時相應的狀態會呈現返白顯示。正常顯示說明傳感器無信號輸出。

注意：凡防滅火裝置，當有煙霧發生或環境溫度超溫，有發火跡象時，裝置自動開啟水幕進行滅火，直到火情解除便自動關閉水幕。因此嚴禁設置信號延時。

輸出狀態顯示電動球閥的工作狀態，返白顯示表示球閥打開，同時也顯示“開”，正常顯示表示球閥關閉。

噴霧時間段設置

1、通電開機初始化之后，按遙控器“OK”鍵，出現輸入有效電平定義菜單，如圖所示：

按數字鍵，可以對相應的輸入端子定義有效電平；按上升或者下降鍵，選擇高電平有效還是低電平有效；按“OK”鍵確認，并退出設置。默認是高電平有效，本公司主控裝置配套傳感器，設置為高電平有效。一般不必要重新設置，默認即可。

2、在出現輸入有效電平定義菜單之后，按上升鍵又出現如下菜單：

5-工作模式,6-節能模式，7-標準時間，8-恢復出廠設定值菜單。按壓相應的數字鍵，可以進行相應選項設置。

按壓數字鍵“5”進入工作模式設置。其中，在工作模式中提供了，9種工作模式，根據使用場合的需要，選擇大巷定時噴霧工作模式。連續按壓“OK”鍵，進入噴霧時間段選項設置。如圖所示：

程序可設置20個時間段，可根據需要靈活設置，每個界面出現4個時間段設置，按遙控器上上升鍵或下降鍵可進行其他時間段的設置界面。選擇相應的時間段按“OK”鍵，連續按壓“OK”可依次設置打開噴霧時間和關斷噴霧時間。

連續按壓“OK”鍵，也可退出工作模式設置。

按壓“6”數字鍵，進入節能模式設置。在節能模式中，有兩個選項，“是”或者“否”，按壓“OK”鍵選擇。

按壓“7”數字鍵，選擇“標準時間”設置。進入標準時間設置，連續按壓“OK”鍵，依次進入年、月、日、時、分、星期，可以進行分別設置。如圖所示：

連續按壓“OK”鍵，退出設置，進入當前設置工作模式主界面。如圖所示：

延時時間設定：按“”鍵，這時延時狀態“30”秒處出現返白顯示，如圖所示：

通過按“”鍵或者“”鍵對具體數值進行設置，數值范圍為5S—1200S。數值設置完之后，按“”鍵保存設置，系統進入正常工作頁面。切記，設置完之后一定要確保系統進入正常工作頁面。
