粉塵災害是粉塵作業場所安全生產的突出問題,也是影響煤礦安全生產的重大隱患.自動噴霧控制裝置能夠通過連續、自動噴霧,在降塵除塵、凈化空氣的同時,還能吸收一定的有害氣體,降低瓦斯?jié)舛?改善和治理粉塵作業環境,是有效防止粉塵危害的常規設備和重要設施;目前,國產的自動噴霧裝置存在著傳感器容易失靈.電磁閥易損壞等缺點,為了克服上述缺陷,我公司研制并生產了礦用自動灑水降塵裝置，裝置在電路系統上有較大的創新，主控箱部分采用進口工業級PLC智能控制器，性能優越、質量可靠、功能強大，具有實時鐘功能，可以按照您需要的時間表計時運行，精確到秒時間控制精確無誤，具有集成電路一體化傳感器(可根據用戶要求,配置各種原理的傳感器)，高可靠性電動球閥;多種措施并舉,確保噴霧裝置能夠長期連續工作而無故障。

2.裝置組成

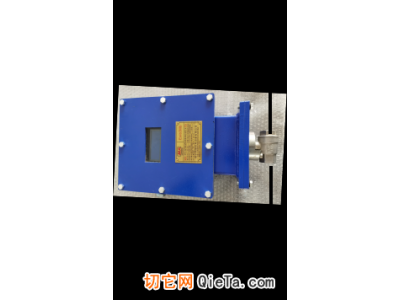

該裝置主要由ZP12-Z礦用本安型自動灑水降塵裝置主機、GUR6礦用本安型熱釋紅外傳感器組成。適用于煤礦井下各種采煤順槽、綜掘皮帶巷、主皮帶運輸巷、各種轉載點等粉塵作業和具有爆炸性氣體的環境。

3.環境條件

3.1環境條件

環境溫度：O℃～40℃ 、相對濕度：≤95% 、大氣壓：86kPa ～110kPa.

含有瓦斯和煤塵爆炸危險的煤礦井下。

3.2 惡劣的貯運條件：-40℃～+60℃

4.主要技術參數

4.1ZP12-Z礦用本安型自動灑水降塵裝置主機的技術指標

工作電壓：DC 12V； 工作電流：≤180mA；

無線接收信號 ；通道數量：1 通道；

調制方式：AM； 工作頻率：433MHz；

接收?qǐng)鰪?qiáng)：-118dBm（100mW)；

主機與傳感器間大傳輸距離：20m（空曠無遮擋）。

4.4.2GUR6礦用本安型熱釋紅外傳感器的技術指標

工作電壓:3.6V（本安電池供電）/工作電流: ≤100mA

輸入信號：人體釋放的有特定波長的紅外光

輸出信號：無線頻率信號（發送距離大于20米）

探測距離：≤8m 、視場角度；100°

5.安裝使用說明

裝置在煤礦井下的安裝及結構示意圖見圖1、圖2。

5．1安裝環境：

裝置適用于具有瓦斯或煤塵爆炸性危險氣體的煤礦井下。如放炮掘進，各采掘皮帶巷，運輸大巷等粉塵及較大的場合以及噴漿支護作業現場。能防止粉塵爆炸及粉塵擴散，導致矽肺病及CO中毒，確保作業人員身心健康。該裝置可配備熱釋傳感器,或接入粉塵濃度傳感器，紅外線溫度傳感器，觸控傳感器；并具有多項功能，以便用戶按需選擇及組合使用，以適應不同場合之要求。

1、根據巷道寬度制造水幕，水幕長度一般要比巷道寬度小600mm左右，放置頂端噴嘴水霧大量噴灑到巷道側壁，水幕固定好后將進水口用高壓膠管和噴霧裝置出水口連接。

2、將主控箱和電動球閥固定在巷道側壁水幕上風向35米位置，熱釋紅外傳感器吊掛在巷道頂部不被車輛或其他移動物體干擾的位置，距離水幕上風向1020米位置安裝一個；距離水幕下風向1020米位置安裝一個（根據風流大小水霧飄離的距離確定適當位置）。

5.2功能說明：

1.工作原理：安裝在巷道內根據設定噴霧時間自動噴霧降塵，當?shù)竭_(dá)設定開啟噴霧時間的時候噴霧打開降塵，當有人通過時候噴霧停噴，人過后按預設的停止延時時間后繼續噴霧降塵。

2.安裝：安裝完畢后按下主控箱和傳感器的按鈕開關，設備開始自動運行。

6、噴霧設定

3.1參數設置（出廠前已配置好默認設置）

a、按遙控器“取消”鍵，進入?yún)?shù)設置界面

b、按 “確認”鍵，進行設置項目跳轉。按 “加、減”鍵，進行設置項目調整。

c、再按“取消”鍵，退出設置模式進入待機工作狀態

3.2、循環噴霧定時設置

1、按遙控器“取消”鍵，進入?yún)?shù)設置界面

2、依次按“確認”跳轉至“開噴”位置，按“增加”鍵調到需要噴霧的時間長度。

3、再按“確認”鍵，跳轉至“關噴”位置，按“減少”鍵調到需要停止噴霧的時間長度。

4、再按“取消”鍵，退出設置模式進入待機工作狀態

注：定時時間數據代表的含義：1-1至1-20為一天之內可以設置10組噴霧時間段。

設置參數說明：

模式：大巷（默認模式）

延時：球閥動作時間

編號：主機與傳感器匹配地址碼

開噴/關噴：此兩項設置為零時主控箱處于常噴狀態，設置數字后進行開關循環工作狀態，計時單位為分。

顯示：主控箱每接收一次無線信號，點亮屏幕時間（默認值20秒）

定時：此項設置為定時模式時需打開此開關，按“加”打開，按“減”關閉。

其它設置項為默認值。

待機工作狀態下，按“確認”鍵屏幕點亮，查看當前工作狀態，延時后自動熄滅。

按“加”鍵主控箱球閥強制打開，延時設置時間，延時后自動進入工作狀態。

按“減”鍵主控箱球閥強制關閉，延時設置時間，延時后自動進入工作狀態。

按“取消”鍵進入設置模式，延時設置時間，延時后自動進入工作狀態。

6.安全使用須知

主機電源接線端子為12V非本安端子，安裝使用及維修過程中小心觸電;電源保險管是控制箱的保護性部件，不得隨意更改其規格型號，裝置出現故障時應先檢查保險

管是否損壞，更換保險管時應先停電后更換。防爆面應定期涂防爆油或磷化處理

圖2大巷防塵自動噴霧安裝示意圖

7.維修須知

a)本設備在礦井下嚴禁帶電安裝、檢修，即使是正常的開蓋維護亦必須先切斷電源；

b)必須由專業人員進行維修，維修不可影響防爆性能。

c)常見故障的維修方法見下表：

8.主要部件選配須知

主控箱電源保險管，蓄電池，電源開關，充電器是該控制器的關鍵性部件在選配部件時必須嚴格按照原型號規格原生產廠家選配，建議直接到我廠配備。
