粉塵災害是粉塵作業場所安全生產的突出問題,也是影響煤礦安全生產的重大隱患.自動噴霧控制裝置能夠通過連續、自動噴霧,在降塵除塵、凈化空氣的同時,還能吸收一定的有害氣體,降低瓦斯濃度,改善和治理粉塵作業環境,是有效防止粉塵危害的常規設備和重要設施;目前,國產的自動噴霧裝置存在著傳感器容易失靈.電磁閥易損壞等缺點,為了克服上述缺陷,我公司研制并生產了礦用自動灑水降塵裝置，裝置在電路系統上有較大的創新，主控箱部分采用進口工業級PLC智能控制器，性能優越、質量可靠、功能強大，具有實時鐘功能，可以按照您需要的時間表計時運行，精確到秒時間控制精確無誤，具有集成電路一體化傳感器(可根據用戶要求,配置各種原理的傳感器)，高可靠性電動球閥;多種措施并舉,確保噴霧裝置能夠長期連續工作而無故障。

2.裝置組成

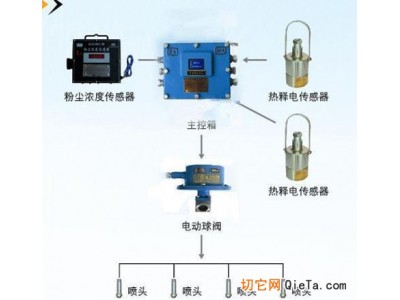

該裝置主要由ZP127-Z礦用自動噴霧降塵裝置主控箱 1 臺（內置鋰電池，2臺電動球閥）、FYF3礦用本安型紅外遙控器1個、GCG1000粉塵濃度傳感器1臺、ZP-12C礦用本安型觸控傳感器 1臺、FSSM-ZZD-DN19-2轉載點風水聯動噴霧水幕（帶氣路止回閥）1套、DN19-300/2.5反沖洗水質過濾器1臺、220V/12V/5A充電器1個組成。適用于煤礦井下各種轉載點等粉塵作業和具有爆炸性氣體的環境。

3.環境條件

3.1環境條件

環境溫度：O℃～40℃ 、相對濕度：≤95% 、大氣壓：86kPa ～110kPa.

含有瓦斯和煤塵爆炸危險的煤礦井下。

3.2 惡劣的貯運條件：-40℃～+60℃

4.主要技術參數

4.1ZP127-Z礦用自動噴霧降塵裝置主控箱的技術指標

工作電壓：DC 12V； 工作電流：≤180mA；

無線接收信號 ；通道數量：1 通道；

調制方式：AM； 工作頻率：433MHz；

接收場強：-118dBm（100mW)；

主機與傳感器間大傳輸距離：20m（空曠無遮擋）；

電動球閥接口：DN19；

球閥數量：2臺（內置）；

遙控器：1個；

1

b、按 “確認”鍵，進行設置項目跳轉。按 “加、減”鍵，進行設置項目調整。

c、再按“取消”鍵，退出設置模式進入待機工作狀態

3.2、設置噴霧定時時間

1、按遙控器“取消”鍵，進入參數設置界面，依次按“確認”跳轉至定時設置。

2、按 “確認”鍵，進行設置定時跳轉。按 “加、減”鍵，進行設置項目調整。

3、再按“取消”鍵，退出定時時間設置模式。

4、再按“取消”鍵，退出設置模式進入待機工作狀態。

注：定時時間數據代表的含義：1-1至1-20為一天之內可以設置10組噴霧時間段。

例如：1-1 08：30——12：00此組時間為：早晨8：30開始噴霧，中午12：00停止噴霧。

噴霧停止時間的“分”（如：12：00代表中午12點停止）

噴霧停止時間的“時”（如：12代表中午12點）

開始噴霧時間的“分”（如：08：30代表早晨8點30分）

開始噴霧時間的“時”（如：08代表早晨8點）

設置參數說明：

模式：觸控（默認模式）

延時：球閥動作時間（40秒）

編號：主機與傳感器匹配地址碼（出廠設為1）

開噴/關噴：此兩項設置為零時主控箱處于常噴狀態，設置數字后進行開關循環工作狀態，計時單位為分。（出廠均為0）

顯示：主控箱每接收一次無線信號，點亮屏幕時間（默認值20秒）

定時：此項設置為定時模式時需打開此開關，按“加”打開，按“減”關閉。（無需設置）

其它設置項為默認值。

待機工作狀態下，按“確認”鍵屏幕點亮，查看當前工作狀態，延時后自動熄滅。

按“加”鍵主控箱球閥強制打開，延時設置時間，延時后自動進入工作狀態。

按“減”鍵主控箱球閥強制關閉，延時設置時間，延時后自動進入工作狀態。

按“取消”鍵進入設置模式，延時設置時間，延時后自動進入工作狀態。

6.安全使用須知

主機電源接線端子為12V非本安端子，安裝使用及維修過程中小心觸電;電源保險管是控制箱的保護性部件，不得隨意更改其規格型號，裝置出現故障時應先檢查保險

管是否損壞，更換保險管時應先停電后更換。防爆面應定期涂防爆油或磷化處理

圖2安裝示意圖

7.維修須知

a)本設備在礦井下嚴禁帶電安裝、檢修，即使是正常的開蓋維護亦必須先切斷電源；

b)必須由專業人員進行維修，維修不可影響防爆性能。

c)常見故障的維修方法見下表：

8.主要部件選配須知

主控箱電源保險管，蓄電池，電源開關，充電器是該控制器的關鍵性部件在選配部件時必須嚴格按照原型號規格原生產廠家選配，建議直接到我廠配備。

充電器：1個。

4.4.2ZP-12C礦用本安型觸控傳感器的技術指標

工作電壓:3.6V（本安電池供電）/工作電流: ≤100mA；

輸入信號：感器振動探測桿持續振動 3 秒以上信號；

輸出信號：無線頻率信號（發送距離大于20米）；

探測距離：≤8m ；視場角度；100°。

4.4.3 風水聯動水幕技術參數

有效射程：≥3m；霧化粒度：≤50μm；

霧化角度：45°±8°；噴霧水壓：0.1～1.5MPa；

噴霧氣壓：0.4-0.8MPa；噴霧流量：4.2L/min；

噴嘴數量：2個。

5.安裝使用說明

裝置在煤礦井下的安裝及結構示意圖見圖1。

5．1安裝環境：

裝置適用于具有瓦斯或煤塵爆炸性危險氣體的煤礦井下。如放炮掘進，各采掘皮帶巷，運輸大巷等粉塵及較大的場合以及噴漿支護作業現場。能防止粉塵爆炸及粉塵擴散，導致矽肺病及CO中毒，確保作業人員身心健康。該裝置可配備熱釋傳感器,或接入粉塵濃度傳感器，紅外線溫度傳感器，觸控傳感器；并具有多項功能，以便用戶按需選擇及組合使用，以適應不同場合之要求。

1、根據皮帶寬度或客戶需求制造水幕，水幕寬度一般要比巷道寬度小600mm左右，防止頂端噴嘴水霧大量噴灑到巷道側壁，水幕固定好后將進水口用高壓膠管和噴霧裝置出水口連接。

2、將主機固定在巷道側壁水幕上風向位置，熱釋紅外傳感器吊掛在轉載點皮帶中間上方，觸動鏈條距離皮帶約30-50mm。

5.2功能說明：

1.工作原理：當皮帶運轉且有煤流通過噴霧裝置開始自動噴霧降塵，當皮帶停止運作或皮帶空運轉沒有煤流通過時裝置自動停止噴霧。粉塵濃度傳感器輸出信號： 200～1000HZ頻率信號、4～20mA標準信號；可以與煤礦監控系統聯機，將粉塵濃度狀況實時上傳到煤礦監控系統。

2.安裝：安裝完畢后按下主控箱和傳感器的按鈕開關，設備開始自動運行。

6、噴霧設定

3.1參數設置（出廠前已配置好默認設置）

a、按遙控器“取消”鍵，進入參數設置界面
